Не так давно новинкой оконного рынка стало использование в стеклопакетах дистанционных рамок относящихся к технологии «теплый край».
Что такое дистанционные рамки с улучшенными теплофизическими характеристиками или «Теплый край»?

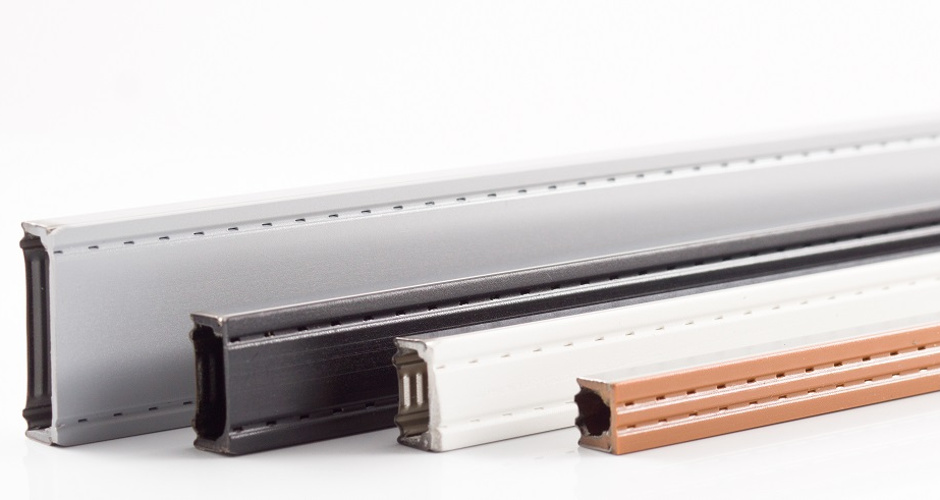

Для производства дистанционных рамок используются такие материалы, как алюминий, сталь, нержавеющая сталь и широкий спектр пластмасс. Однако не все эти рамки можно отнести к технологии «Теплый край». Дистанционные рамки с улучшенными теплофизическими свойствами должны соответствовать характеристикам, определенными в EN ISO 100700-1 Приложение E:
Σ (d х λ) ≤ 0,007 Вт / K, где:
- d - толщина стенки рамки в метрах;
- λ – коэффициент теплопроводности в Вт /(м К).
Данную формулу можно интерпретировать как, суммирование относится ко всем тепловым потокам проходящим параллельно направлению основного теплового потока, толщина измеряется в перпендикулярном направлении относительно основного теплового потока. Если значение линейного коэффициента теплопроводности всех слоев материала дистанционной рамки не превышает предельного значения (Σ ≤ 0,007 Вт / K ), то мы можем отнести данную рамку к технологии «Теплый край».
В приведенной ниже таблице приведены расчеты, подтверждающие тепловые характеристики профилей Chromatech Ultra, Chromatech Plus и Chromatech.
|
Дистанционная рамка |
Chromatech Ultra |
Chromatech Plus |
Chromatech |
|
| Материал |
нержавеющая сталь |
PVC |
нержавеющая сталь |
нержавеющая сталь |
| Толщина материала, м |
0,0001 |
0,0009 |
0,00015 |
0,00018 |
|
Теплопроводность материала [W/mK] |
15 |
0,17 |
15 |
15 |
|
Сумма ∑ (d х λ) |
0,001653 |
0,0045 |
0,0054 |
|
|
Условие «Теплый край» ∑ ≤ 0,007 |
выполнено |
выполнено |
выполнено |
|
Применение дистанционных рамок «Теплый край» позволяет уменьшить теплопотери окна на 8-10%, а так же существенно увеличивает поверхностную температуру на внутренней стороне стеклопакета в краевой зоне. Это позволяет избежать образование конденсата и всех негативных последствий таких как: грибок, ухудшение микроклимата, разрушение деревянной рамы от влаги и т.д., а так же позволяет выполнить нормативные требования по тепловой защите зданий согласно СНиП 23-02-2003.
В свою очередь ГОСТ 24866-2014 в соответствии с пунктом 5.2.2 рекомендует изготавливать дистанционные рамки методом гнутья, а так же применять рамки с терморазрывом.
Выбирая дистанционную рамку выполненную по технологии «Теплый край» следует обращать внимание не только на ее параметры по теплопроводности, но и на другие немаловажные характеристики. Такие как: отличная адгезия к первичному и вторичному герметику; жесткость конструкции; наличие калиброванных перфорированных отверстий; совместимость материала рамки с герметиками и другими компонентами окна; качество гнутья при переработке на гнутьевом оборудовании; устойчивость к ультрафиолету; обеспечение надежного барьера для паро-влагопроницаемости, эстетический внешний вид.
Широкий ассортимент дистанционных рамок «Теплый край» от нашей компании позволяет реализовать любые проекты, а бесплатный оконный калькулятор доступный по ссылке поможет быстро выполнить теплотехнический расчет ваших окон.
