Рамка «Теплый край» CHROMATECH®

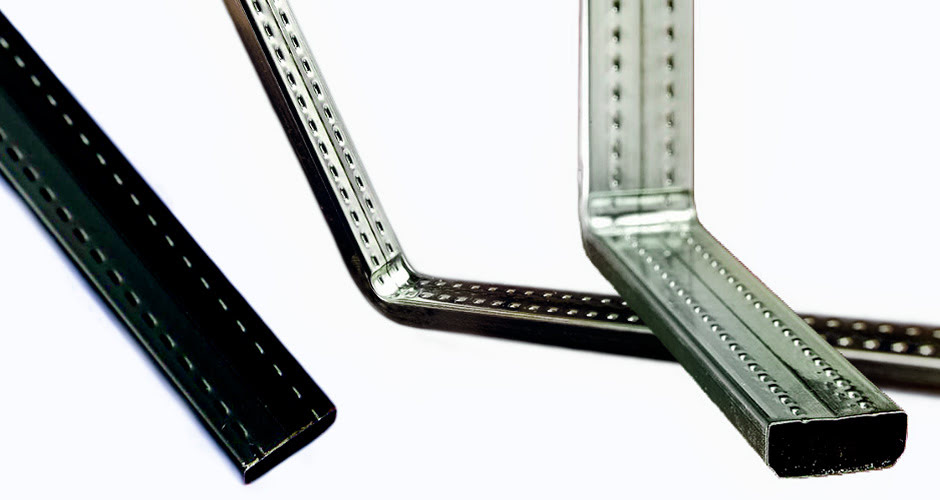

CHROMATECH - традиционная дистанционная рамка «Теплый край» высотой 6,5 мм и толщиной стенки 0,18 мм из нержавеющей стали.

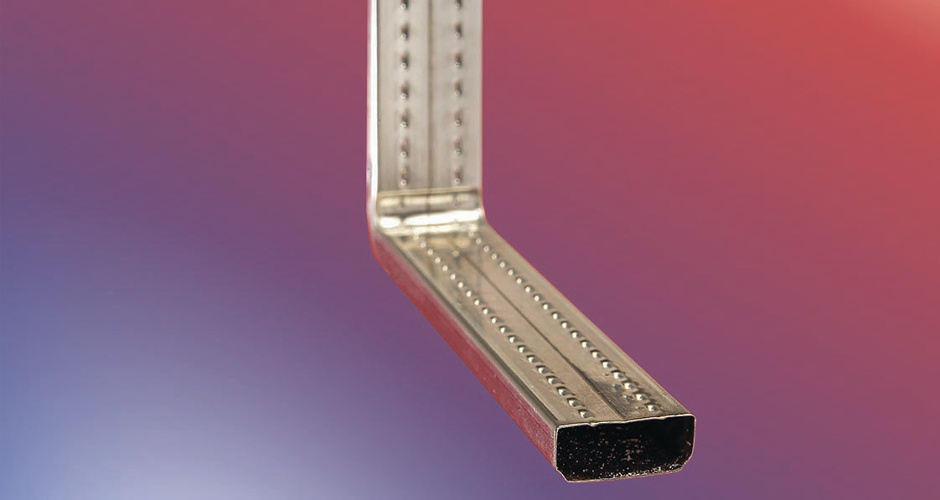

Это классическая рамка, напоминающая алюминиевую по форме и внешнему виду и может быть согнута в большинстве гибочных станков.

Благодаря рамке CHROMATECH можно получить преимущества по теплопроводности перед обычными рамками из алюминия и оптимизировать производственный процесс.

Добиться сокращения теплопотерь на краю окна можно на 25-40%, что связано с более низким коэффициентом теплопередачи и меньшей толщиной стенки рамки. Преимуществом для конечного потребителя является снижение затрат на отопление.

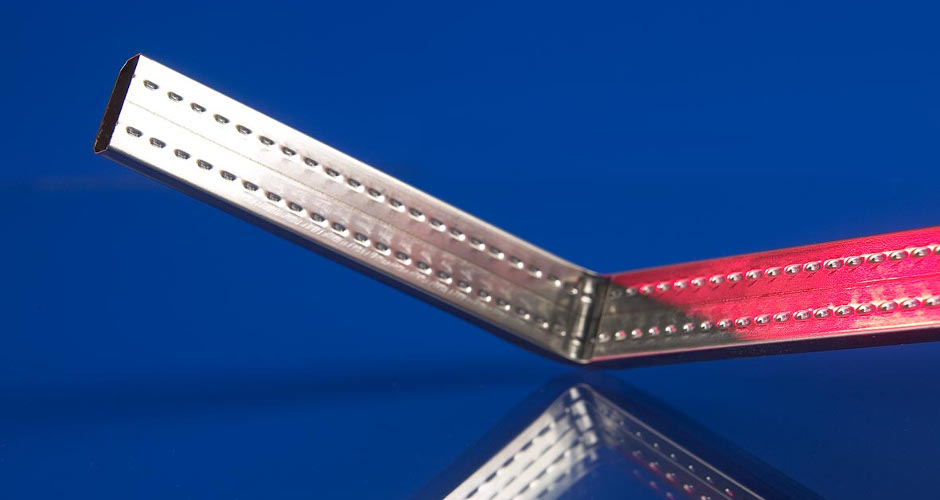

CHROMATECH создан для сборки каркаса как с помощью уголков, так и для производства с использованием автоматических гибочных машинах.



Узнать больше о рамке CHROMATECH



Узнать больше о продуктах Glass Alliance


Описание и характеристика:
  • Используется для работы на всех типах автоматических гибочных машин.
  • Эффективно сокращает тепловые потери.
  • Полностью отвечает новым стандартам по теплопроводности, принятым в ЕС.
  • Лазерная сварка шва на лицевой поверхности рамки.
  • Калиброванные отверстия перфорации.
  • 100% герметичность стали к парам воды и газа.
Типы выпускаемых рамок

Может применяться

Для гнутья и сборки на уголках

Толщина стенки, мм

0,18

Цветовая гамма

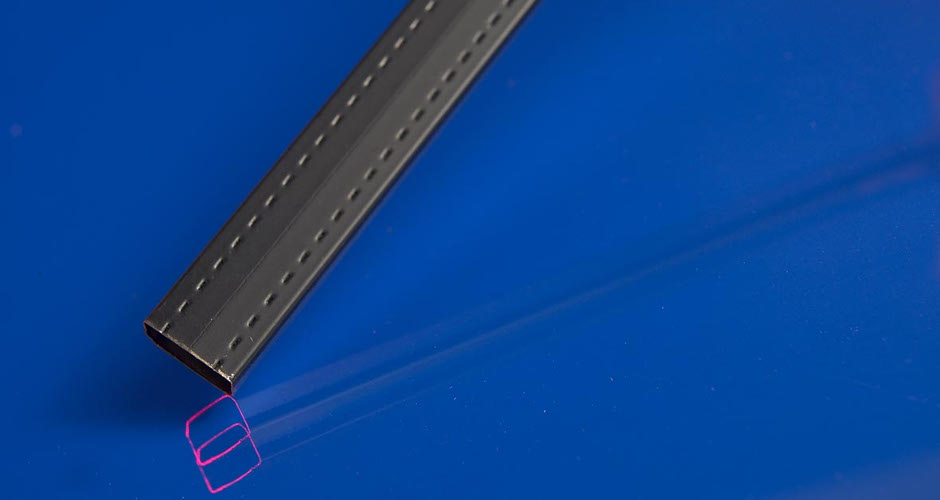

Возможно окрашивание согласно стандартам RAL и NCS

Способ соединения

Пластиковый соединитель (коннектор),
пластиковый уголок или уголок для газонаполнения

Материал рамки

Нержавеющая сталь
(с низким показателем теплопроводности – 15 Вт/(м·К))



Таблица размеров (параметров)

Размер

Ширина, мм

8

7,5

10

9,5

11

10,5

12

11,5

13

12,5

14

13,5

15

14,5

16

15,5

18

17,5

20

19,5

22

21,5

24

23,5

Высота, мм

6,5

Длина, м

6

Соответствует ГОСТ 24866-2014 / EN 1279

Геометрия



Таблица. Нормы упаковки

Тип/Размер
Н=6,5 мм

Рамка, м
(Коробка 6 м)

Пластиковые уголки, шт.

Пластиковые соединители, шт.

7,5

1176

5000

5000

9,5

960

5000

5000

11,5

768

5000

5000

13,5

672

5000

5000

15,5

576

2500

5000

17,5

480

2500

5000

19,5

480

2500

4000


КАЛЬКУЛЯТОР

Найти коэффициент теплопроводности с помощью нашего онлайн-инструмента.

Наш интернет-калькулятор позволяет быстро и легко вычислить коэффициент теплопроводности для вашего проекта.

Калькулятор охватывает все стандартные размеры рамок и использует стандарты BF и EN 10077.

Вы можете использовать следующую ссылку для расчета: http://www.winuw.de/rolltech/

Калькулятор «WINUW ROLLTECH» доступен в качестве приложения для Apple и Android.

мобильное приложение

Онлайн-калькулятор «WINUW ROLLTECH»
для расчета теплопроводности окна
