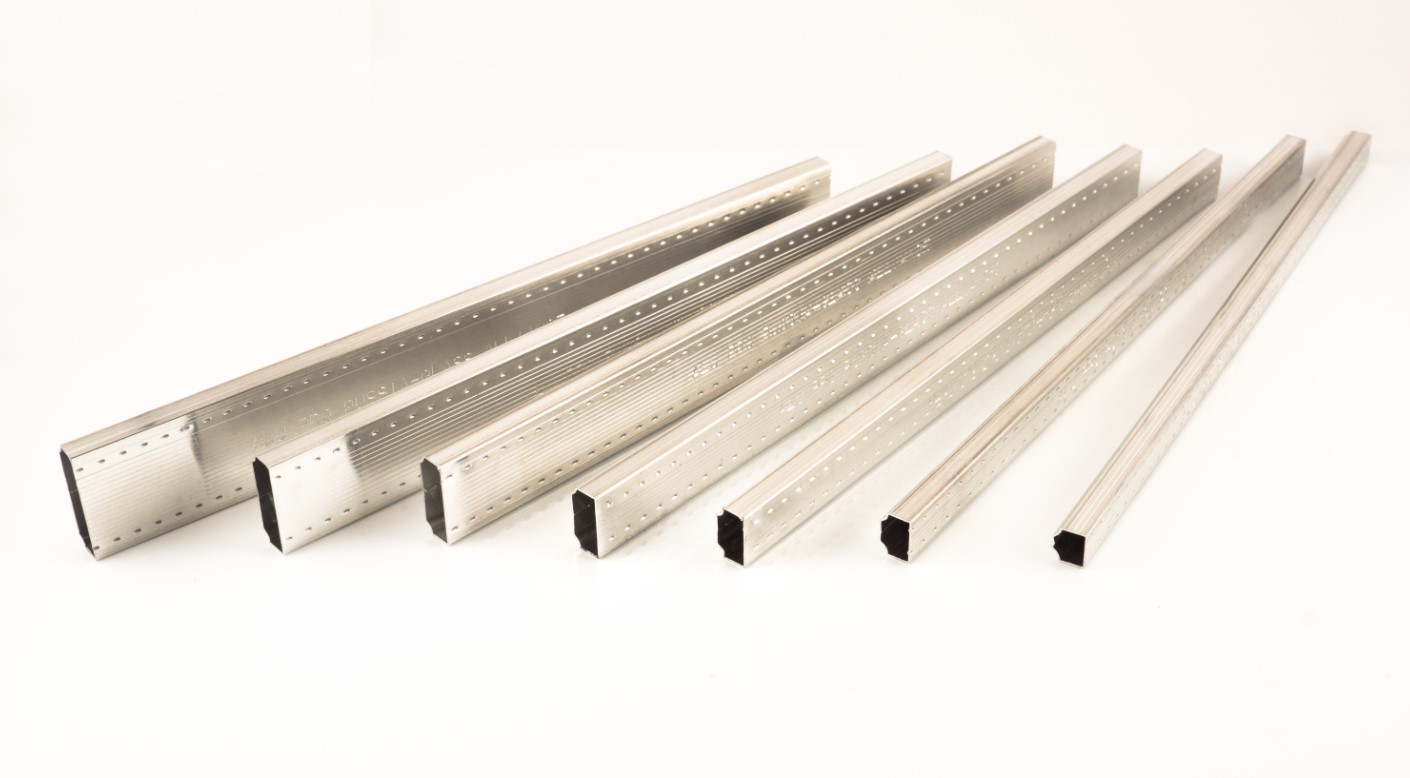

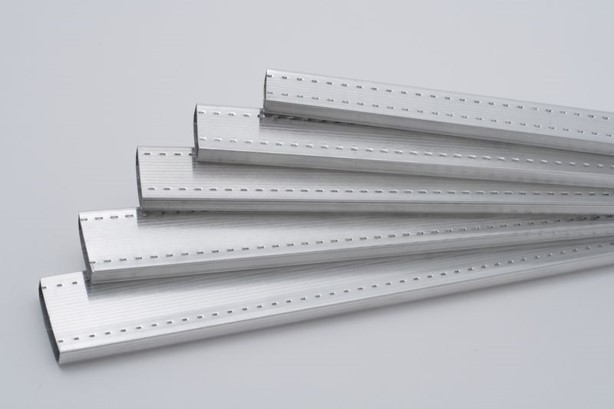

Описание и характеристика:
- Алюминий со стабильными механическими характеристиками.
- Специальная обработка для лучшей адгезии.
- Высокая устойчивость к УФ-излучению.
- Комплекс проверок и непрерывный контроль сварного шва и перфорации гарантирует высокое качество продукции.
|
Обозначение типа |
P |
W |
L |
Q |
| Может применяться |
для гнутья |
для гнутья эконом |
для резки |
для резки эконом |
|
Материал рамки |
Алюминий |
|||
| Способ соединения |
Стальной соединитель (коннектор) |
Пластиковый уголок |
||

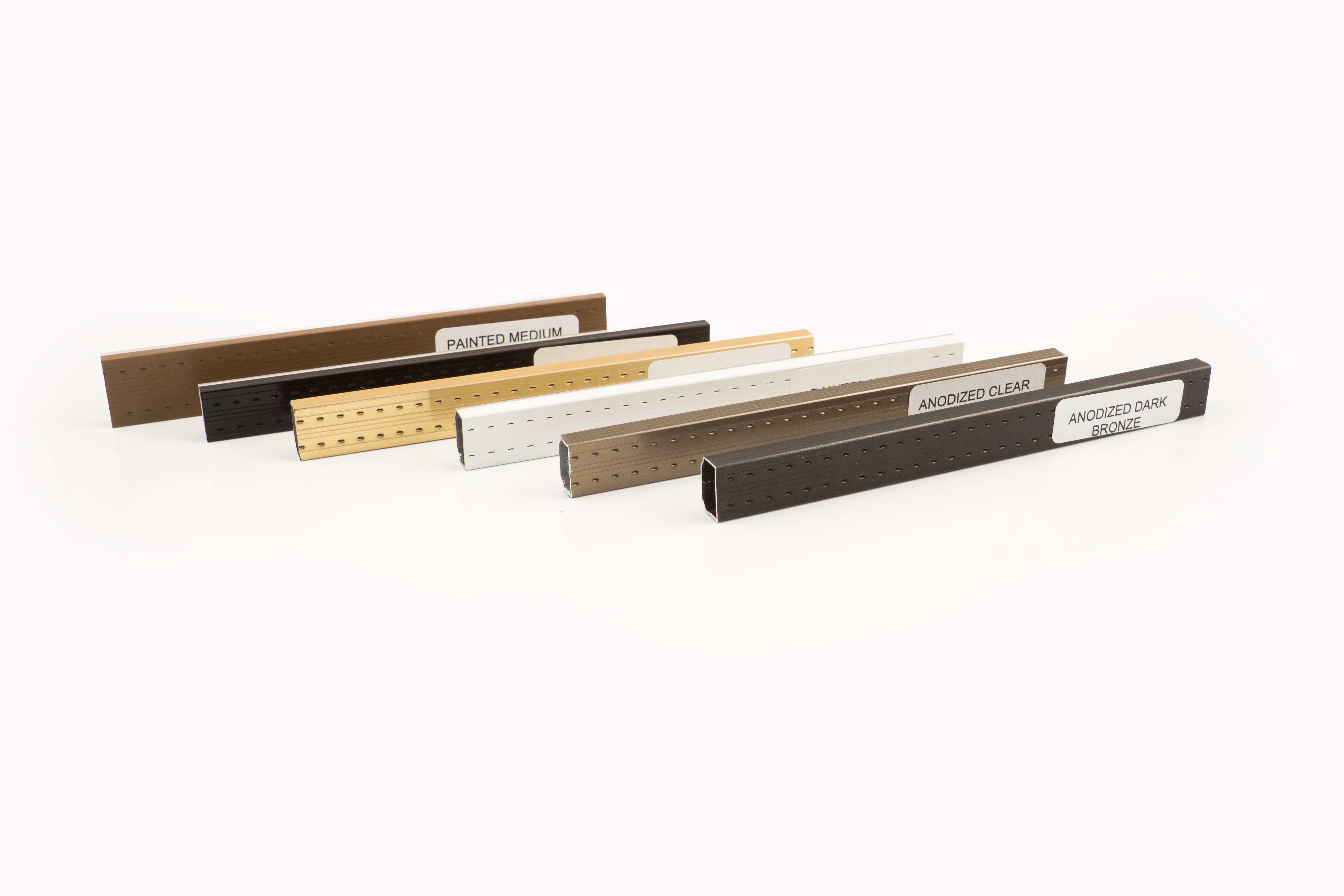

| Цветовая гамма |
Без окраски или с окраской в цвет: белый; золотой; черный; коричневый; светлая бронза; темная бронза; золото. Анодированный |
Без окраски |
||
Характеристики качества и виды проверок
|
Проверка сварного шва |
Испытание жидкостно-капиллярным методом (0 % проницаемости на 1 м) Аппаратный контроль качества ультразвуком (Eddy Sensor) |
|
Испытания на наличие летучих соединений |
Проводятся в соответствии с ГОСТ 32998.6-2014 / EN 1279-6, приложения «C» и «G» (0%) |
|
Остаточное загрязнение технологической смазкой |
Испытание на разницу веса после обезжиривания (< 5 мг/м) |
|
Проницаемость отверстий (перфорация) |
Испытание пропускной способности расходомером (171 + 26 л/м) |
|
Окрашенная поверхность (в случае нанесения краски) |
Окраска 100% полиэстером (толщина 20 -24 мкм) Окрашивание боковых сторон профиля по высоте 2,5 + 1 мм от края лицевой стороны |
|
Окисление: анодирование (если имеется) |
В зависимости от цвета, диапазон толщины варьируется от 1 до 5 мкм |
Таблица размеров (параметров)
|
Размер |
Ширина, мм |
Q |
W |
L |
P |
| 4 | 4 | • | |||
| 6 | 5,5 |
• |
• |
||
| 8 | 7,5 |
• |
• |
||
| 10 | 9,5 |
• |
• |
• |
• |
| 11 | 10,5 |
• |
• |
||
| 12 | 11,5 |
• |
• |
• |
• |
| 13 | 12,5 |
• |
• |
||
| 14 | 13,5 |
• |
• |
• |
• |
| 15 | 14,5 |
• |
• |
||
| 16 | 15,5 |
• |
• |
• |
• |
| 18 | 17,5 |
• |
• |
||
| 20 | 19,5 |
• |
• |
||
| 22 | 21,5 |
• |
• |
||
| 24 | 23,5 |
• |
• |
• |
|
| 27 | 26,5 |
• |
• |
||
| 32 | 31,5 х 8 |
• |
|||
|
Высота, мм |
6,5 |
||||
|
Длина, м |
5 или 6, для размера шириной 4 мм - только 4 м |
||||
|
Соответствует ГОСТ 24866-2014 / EN 1279 |
|||||
|
Геометрия |
|
||||
Таблица. Нормы упаковки
|
Размер, мм |
Норма упаковки рамки, м |
Уголок жесткий, шт. |
Уголок гибкий, шт. |
Уголок для газонаполнения, шт. |
Стальные соединители, шт. |
|
|
Коробка 5 м |
Коробка 6 м |
|||||
|
4 |
1800 |
- |
5000 |
- |
- |
2500 |
|
5,5 |
3000 |
- |
5000 |
5000 |
5000 |
2500 |
|
7,5 |
2400 |
2880 |
5000 |
5000 |
5000 |
2500 |
|
8,5 |
2100 |
2520 |
5000 |
5000 |
5000 |
2500 |
|
9,5 |
1800 |
2160 |
5000 |
5000 |
5000 |
2500 |
|
10,5 |
1650 |
1980 |
5000 |
- |
5000 |
2500 |
|
11,5 |
1500 |
1800 |
5000 |
5000 |
5000 |
2500 |
|
12,5 |
1400 |
- |
5000 |
- |
5000 |
2500 |
|
13,5 |
1300 |
1560 |
5000 |
9000 |
5000 |
2500 |
|
14,5 |
1200 |
1440 |
5000 |
2500 |
4000 |
2500 |
|
15,5 |
1100 |
1320 |
5000 |
6000 |
4000 |
2000 |
|
17,5 |
1000 |
1200 |
5000 |
6000 |
3500 |
1500 |
|
19,5 |
900 |
1080 |
4000 |
4000 |
3000 |
1500 |
|
21,5 |
800 |
960 |
2000 |
- |
3000 |
1500 |
|
23,5 |
660 |
792 |
2000 |
- |
2500 |
1500 |
|
26,5 |
660 |
792 |
2000 |
- |
- |
1500 |
|
31,5 х 8 |
450 |
- |
1000 |
- |
- |
- |
Заглушки для уголка под газ - 5000 шт./уп.
Воронки - 5000 шт./уп. Пробки - 5000 шт./уп.
КАЛЬКУЛЯТОР
Найти коэффициент теплопроводности с помощью нашего онлайн-инструмента.
Наш интернет-калькулятор позволяет быстро и легко вычислить коэффициент теплопроводности для вашего проекта.
Калькулятор охватывает все стандартные размеры рамок и использует стандарты BF и EN 10077.
Вы можете использовать следующую ссылку для расчета: https://www.winuw.de/rolltech/
Калькулятор «WINUW ROLLTECH» доступен в качестве приложения для Apple и Android.
